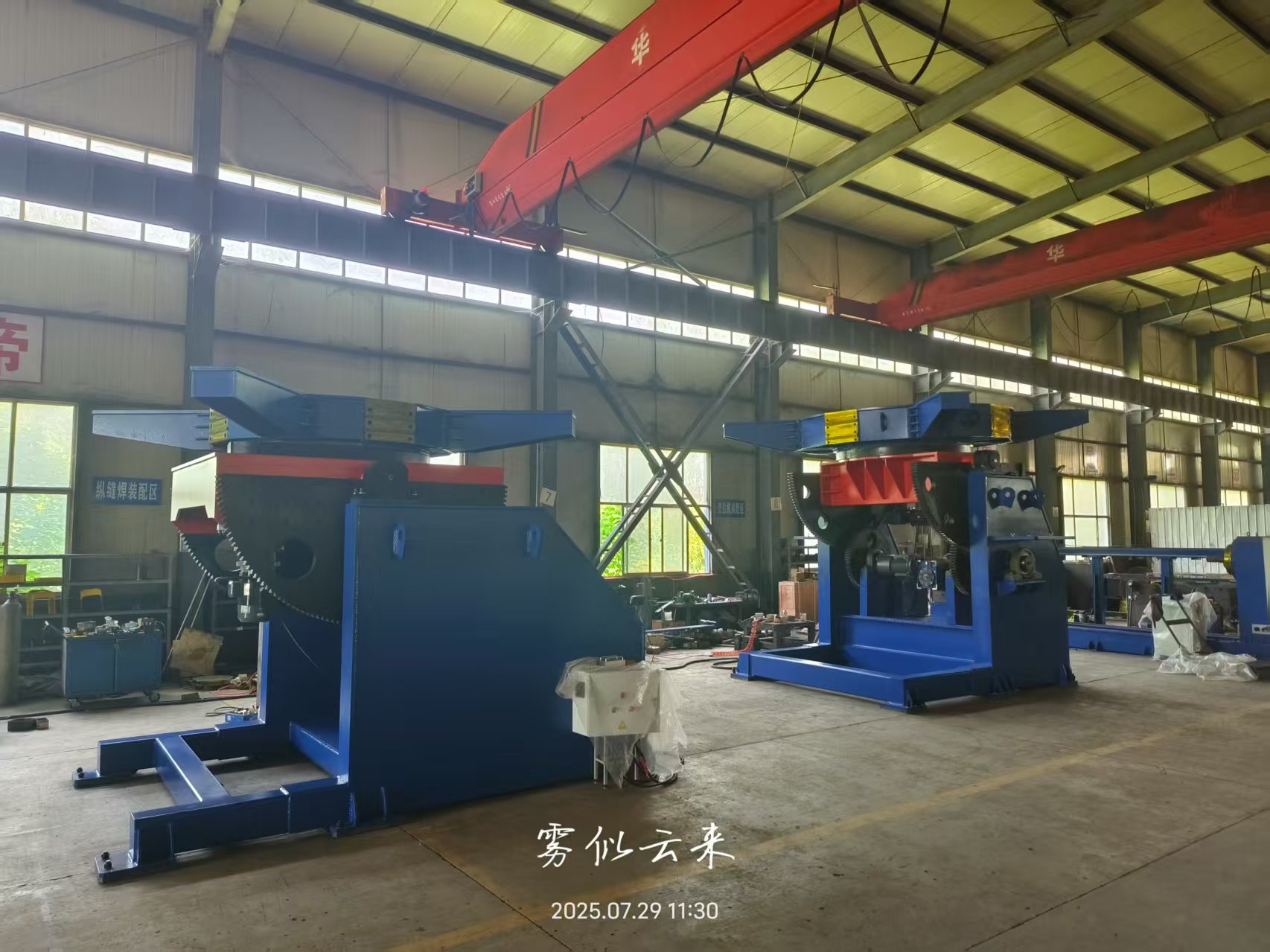

我們一般把10噸，20噸，30噸，40噸，50噸，60噸等稱重的變位機成為大型變位機，外觀尺寸非常龐大，很多時候大型，超重的工件翻轉旋轉就需要這種大型變位機來實現變位功能。

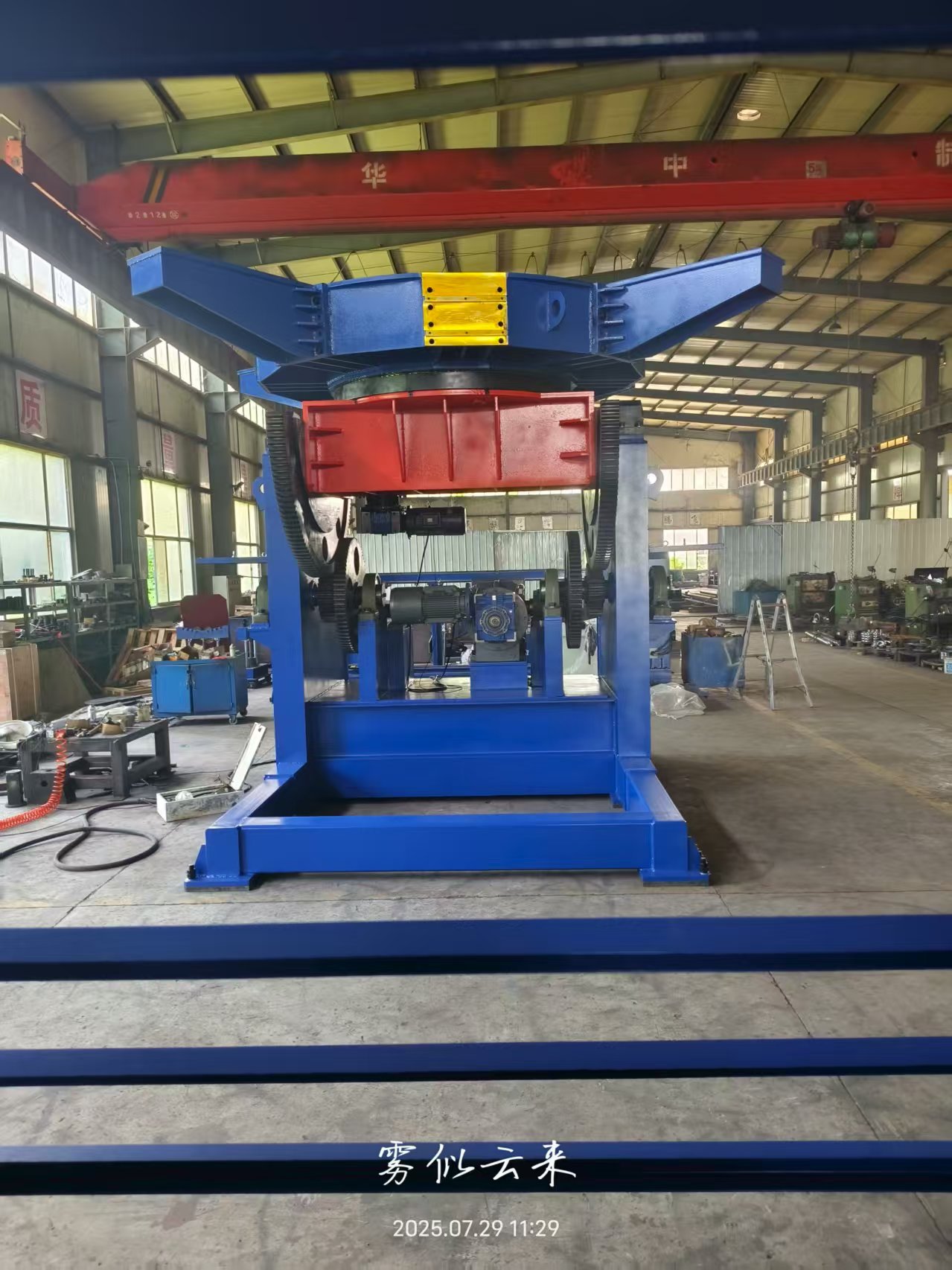

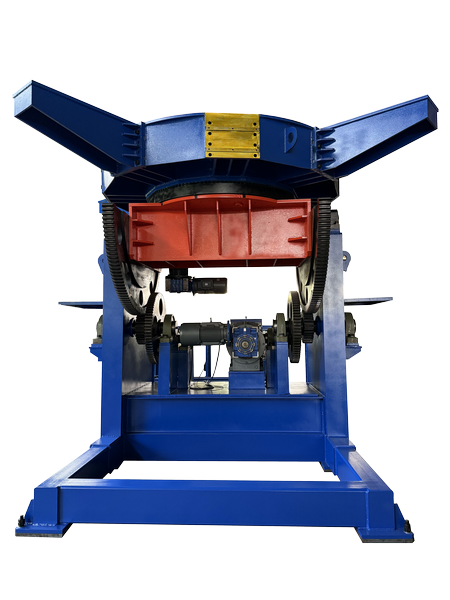

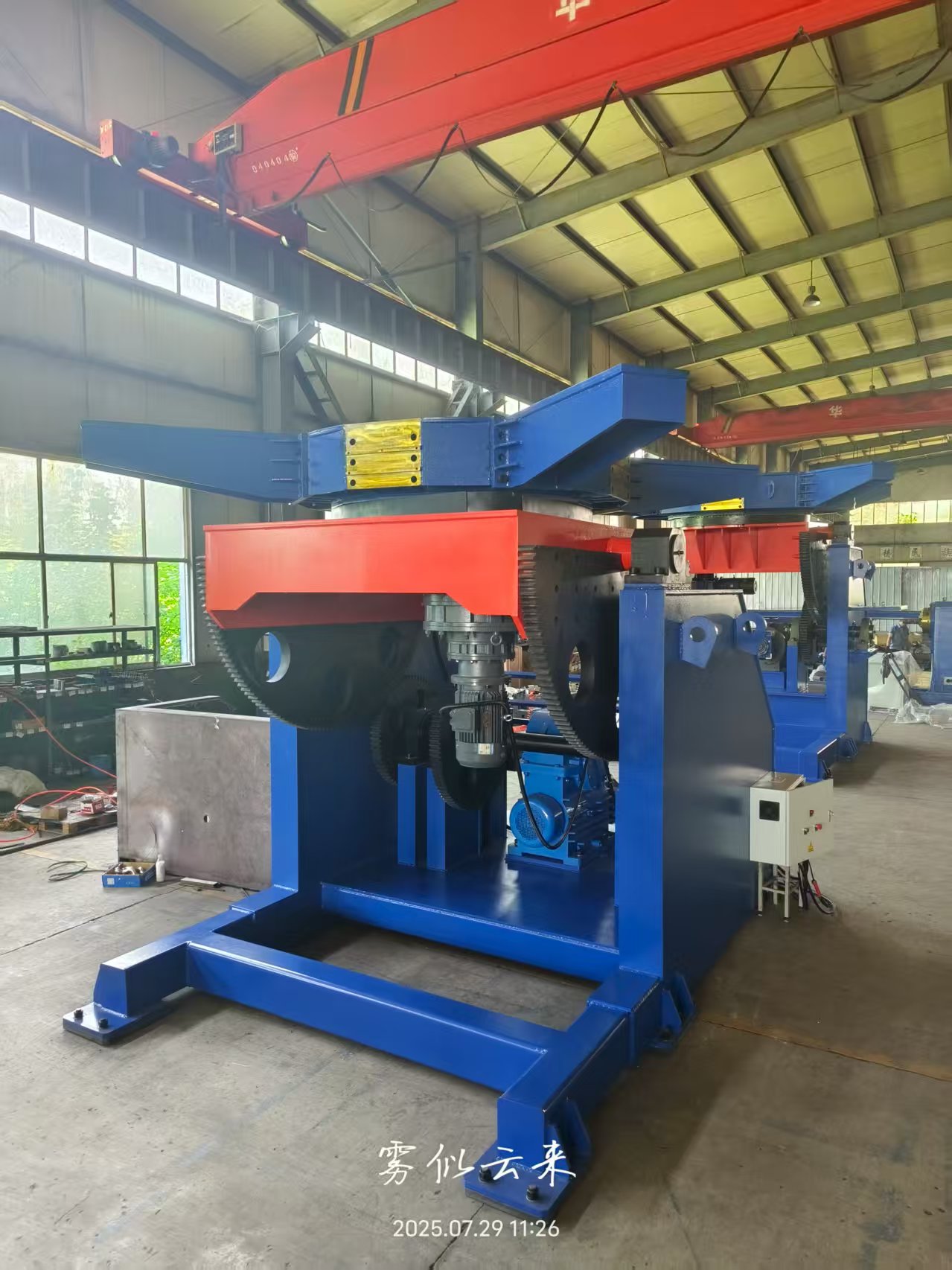

座式變位機由工作盤、回轉機構、導電裝置、翻轉機構、底座和電氣控制系統組成

1.工作盤

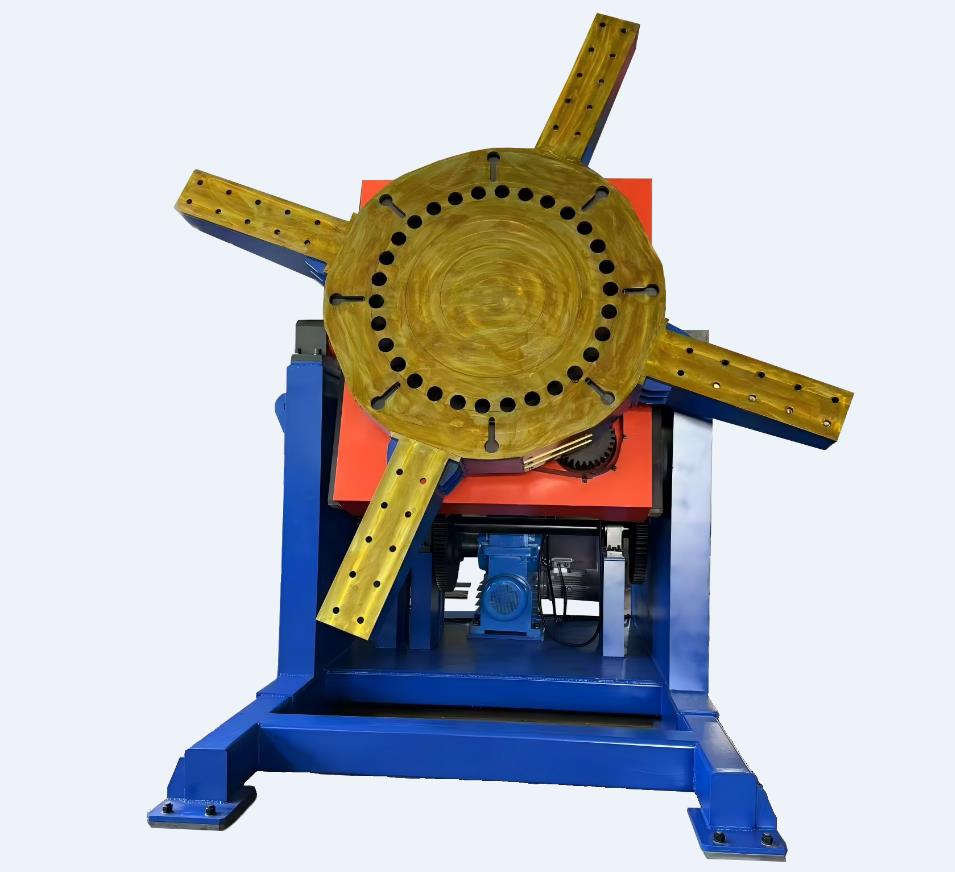

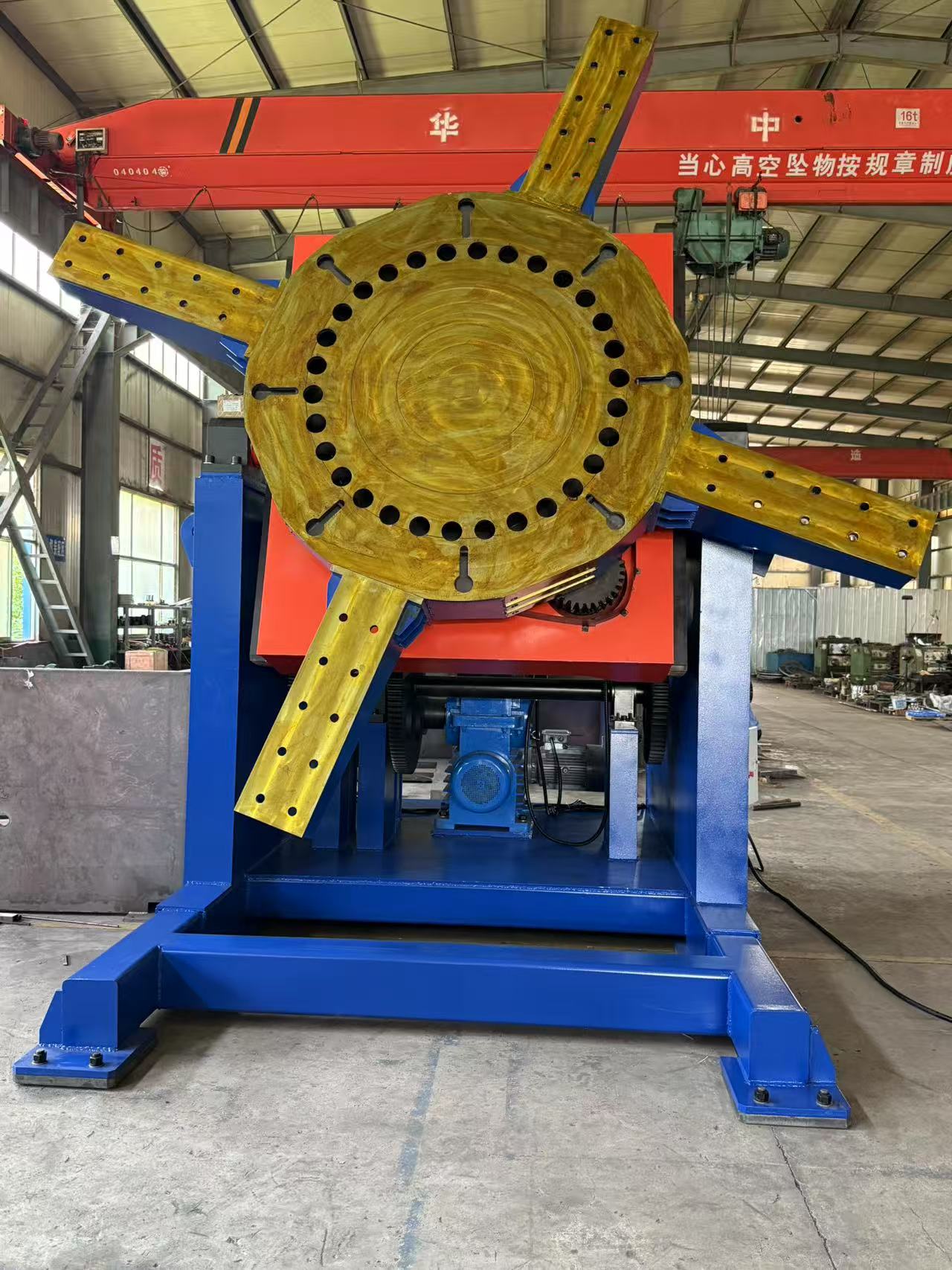

1) 20噸變位機工作盤為直徑Φ2000mm的圓盤，面上加工有螺孔和8個T形槽，滿足M30T形螺母，又加工了環型槽，便于工件對心；T形槽下面增加墊板。通過臺面延伸臂擴展到Φ4000（Φ2000+1000*2）mm

2) 40噸變位機工作盤為直徑Φ3000mm的圓盤，面上加工有螺孔和8個T形槽，滿足M30T形螺母，又加工了環型槽，便于工件對心；T形槽下面增加墊板。通過臺面延伸臂擴展到Φ5000（Φ3000+1000*2）mm

3) 用優質鋼板焊接而成，在受力部位作了加強處理。

4) 工作盤固定在專業回轉體上，保證穩定地承載和回轉。

2.回轉機構

1) 工作臺固定在大型回轉支承上，保證額定載荷下的承載及回轉平穩；回轉機構用于帶動工件旋轉，便于焊頭對工件進行環形焊接。

2) 整個回轉機構安裝在箱型結構的橫梁翻轉框上，橫梁對工件進行支撐承載，并將工件的重量通過橫梁傳遞到兩邊立柱支架上，能承受大的沖擊載荷和扭曲力。采用箱形結構可以有效承載和抗扭能力。箱形焊接件焊后去應力處理后再加工，內外根據受力情況布置有大量加強筋。橫梁與翻轉機構通過螺栓聯接。

3.導電裝置

1) 導電裝置為一筒狀結構，由導電筒和導電刷組成；導電筒通過橫梁的中間通孔與工作盤固定，能與工作盤一起回轉。

2) 導電裝置與橫梁之間采取了絕緣處理，防止通過軸承過電，造成部件損壞。

3) 導電裝置的導電能力為3000A。

4.底座

1) 機架采用型材焊接而成結構牢固可靠,是整個設備的支撐結構。

2) 為了保證強度，我們將底座聯結起來聯為整體，內部行腔根據受力的情況焊接加強筋。

6.控制系統

   設備在控制系統上應達到的要求:

1) 設備在供電系統為380V±10%，三相，50Hz±1網路電壓下能長期穩定運行，超出此范圍應立即給出報警信號。

2) 控制系統設有行程保護、過載保護、斷電保護等裝置，以確保人員和設備的安全。

3) 控制系統具有如下功能：

翻轉動作的正轉、反轉和停止功能；

回轉動作的正轉、反轉、快速轉動和停止功能。

技術參數（這里參數僅供參考，后續改進不保證會及時更新，10噸-60噸的具體參數可以咨詢客服）
